污衣井
系統簡介
1、污衣井是安裝在建筑內部或者建筑外墻的304不銹鋼管道。
2、高層建筑安裝污衣井后,人們可以直接從樓上投遞污衣到管道內,從管道內落到污衣收集室。有利于建筑節能和節省時間。
3、特別是醫院,醫院現狀電梯資源緊張,運輸污衣占用電梯資源、耗時長、上下樓、效率低。
4、高層酒店安裝污衣井后會變得便捷。
技術說明
1、不銹鋼主管道:規格ø600mm或ø500mm,材質SUS304不銹鋼,厚度為1.5mm,采用法蘭承插式連接。
2、污衣投入門:
投入門由不銹鋼門板和門框組成
門板及門框均采用SUS304不銹鋼板材制造而成
投入門用螺栓穩固安裝在投入站上,投入門及投入站連接時卡槽連接做成抽拉式,以便在安裝完畢后可以調節與墻壁平齊使其達到美觀規范

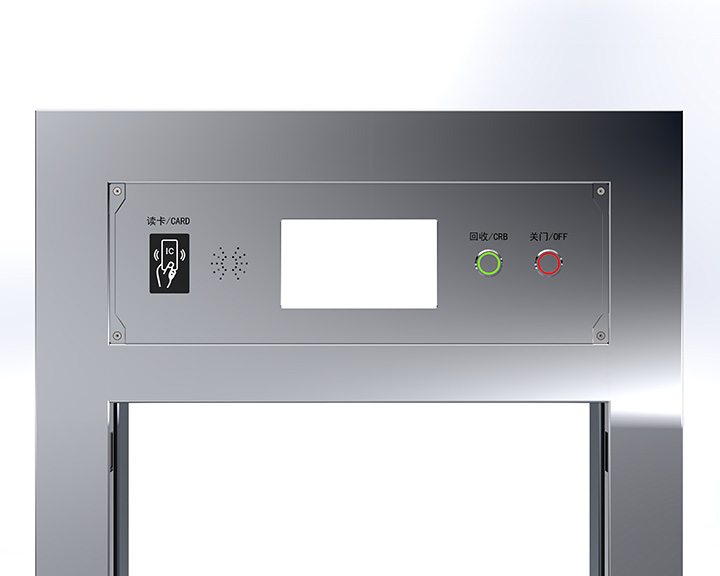

投入門為上下開啟式自動開啟,手動按鍵關閉
7英寸液晶觸摸顯示器
投入門設紅外線防異物探頭安全裝置,防止意外情事發生
樓層投入門采用互鎖系統,只允許單一樓層投入門使用,保障人員安全
配有語音提示功能、面板顯示功能提示工作人員工作時間超時關閉
3、自動閘門: 安裝于污衣井底端,平時為關閉狀態,如污衣收集間內失火自動閘門能將管道密閉,可防止管道產生煙囪效應。
4、電氣控制系統:
主控系統:壁掛式控制柜(7英寸液晶觸摸顯示器)
軟件:PLC程序控制
樓層控制系統:智能刷卡認證系統
系統圖
污衣投入門類型選擇
污衣自動門

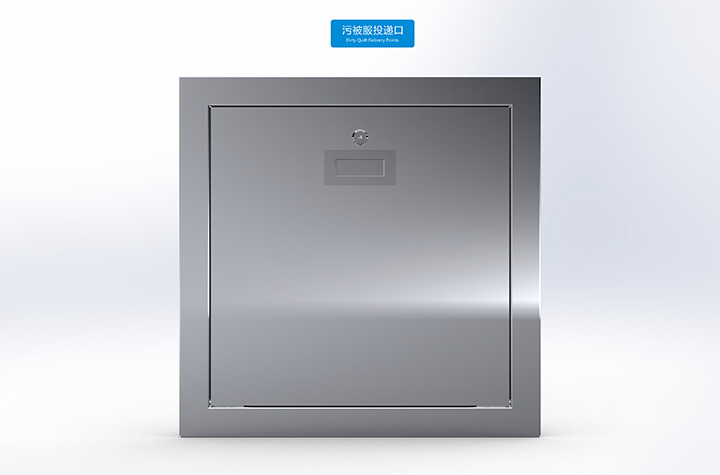

污衣手動門

投入門表面處理工藝選擇:
SUS304拉絲工藝(高端大氣)

SUS304拋光工藝(美觀亮麗)

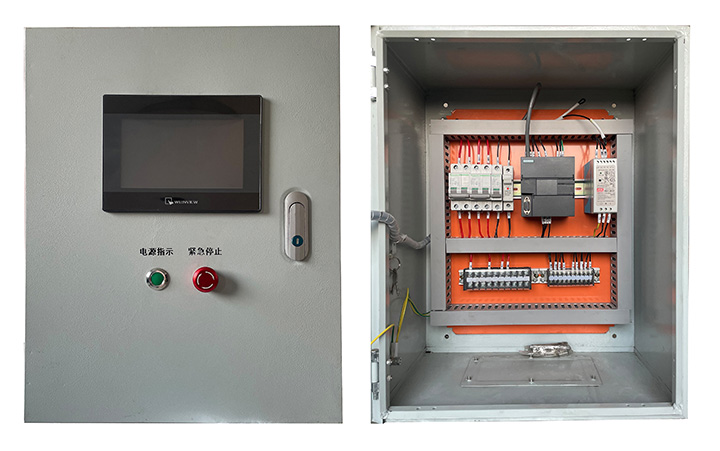

污衣井控制系統
